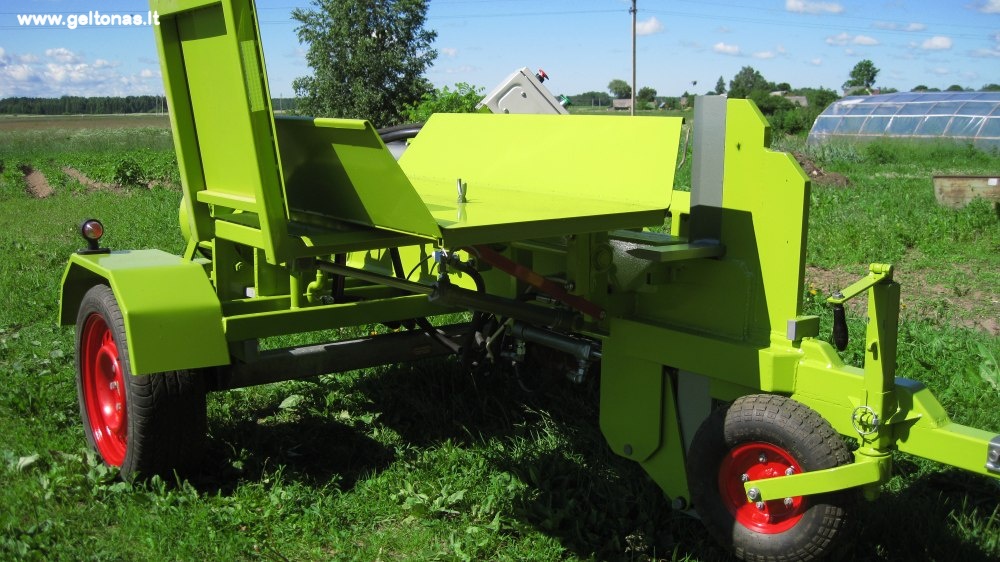

Šasi nudžioviau nuo mobilaus gaterio kuris dabar stacionaras. Kai nedažnai naudojama važinėjimui, tai, manau, pasidalins abu, ir gateris ir skaldiklis. Jei pirkt tokią ašį atskirai, kainuotų apie 800lt. Važiuoklė torcioninė. Jų yra įvairios apkrovos.

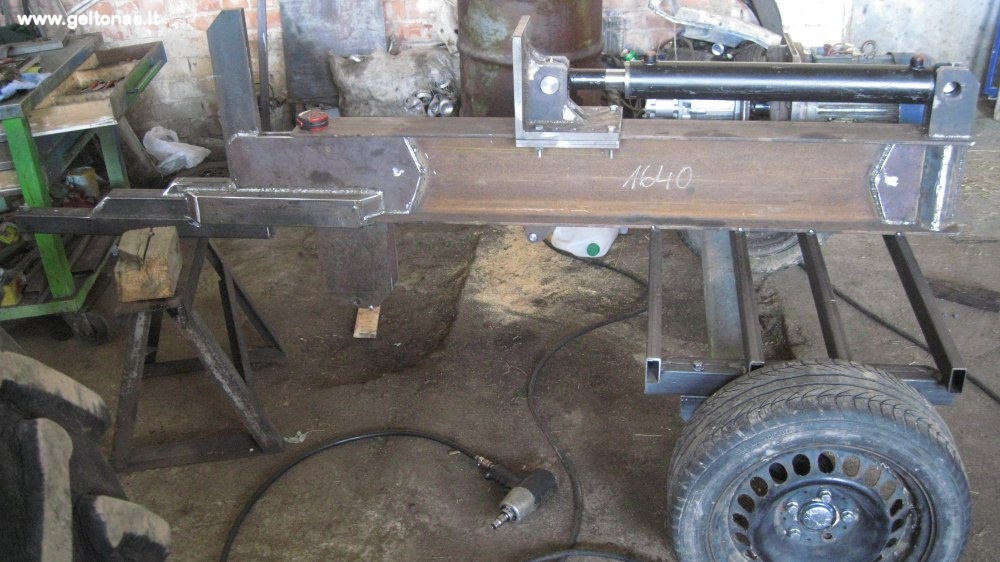

Pagrindiniam rėmui buvo naudota IPE 240 sija. Pradžioj dvejojau ar nebus per didelė, bet dabar manau kad ji tai ko reikia. Labai pasisekė kad radau firmą kuri išpardavinėjo likučius, net atpjovė lygiai 1640 gal kam pravers ši svetainė http://www.steelfinder.net/

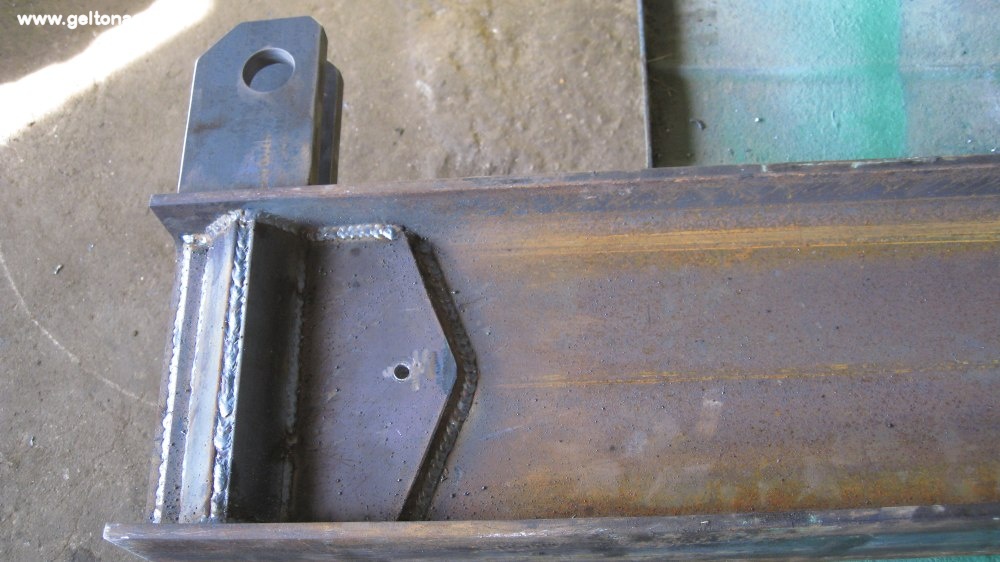

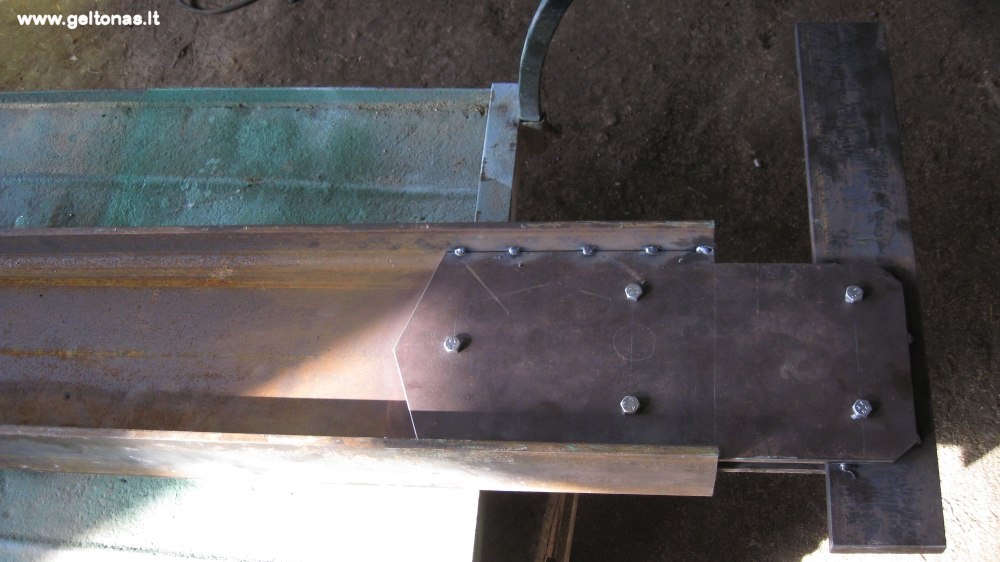

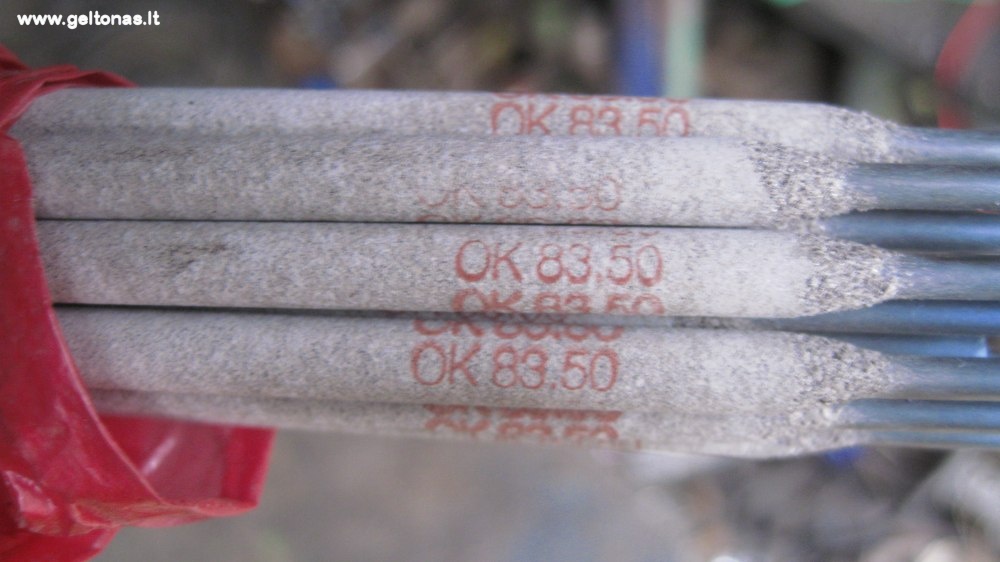

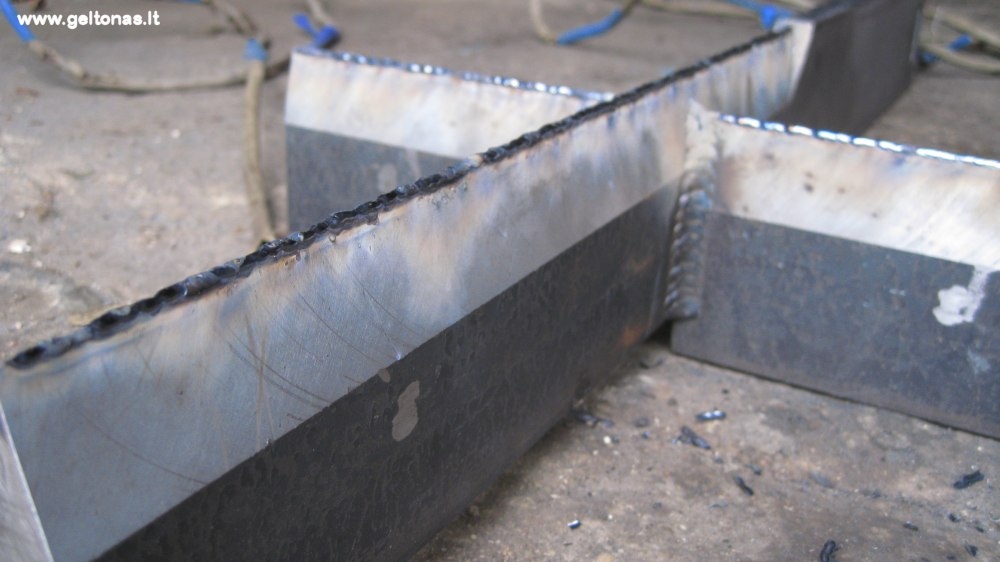

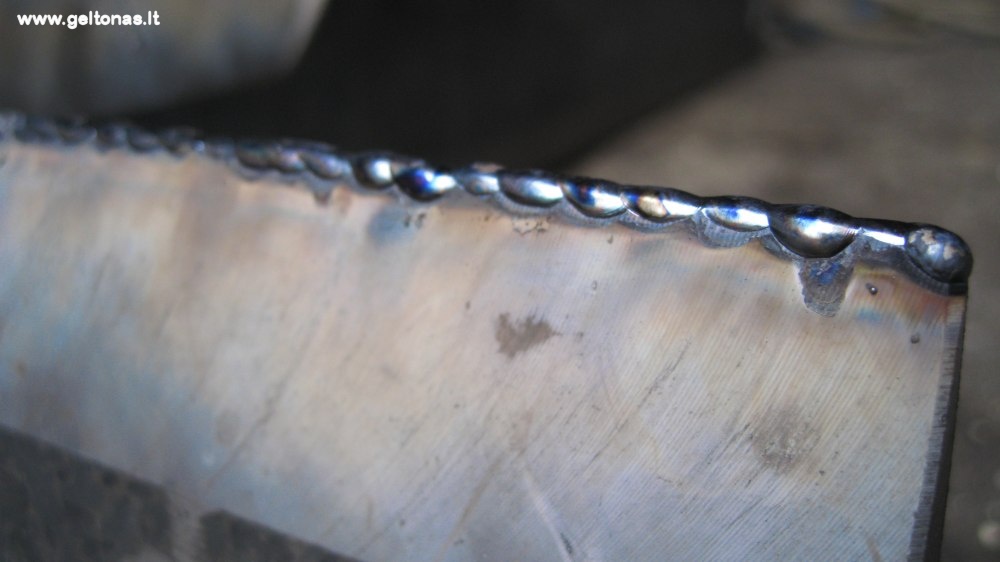

Lopiniai iš abiejų pusių dėti 10mm storio, pradžioje juos suveržiau varžtukais, suvirinau o paskiau užliejau ir skylutes. Gavosi visai neblogai.

Skersinius sudėjau 60x30x3



























NŠ32-10 siurbliai: pirkau dvigubą, vadinamas tandeminis siurblys, arba pakopinis. Du reikalingi tam, kad ta pati fiksuota jėga, mūsų atveju tai 7,5kw, išvystytų kiek įmanoma didesnį spaudimą į kaladę. Principas labai paprastas. 7,5kw motoras NŠ32 siurbliu gali sukelt ~110 barų maksimalų slėgį, daugiau jis tiesiog neišstena. Taigi sakykim kaladei perskelt pristinga trupučio jėgos ir jos neįveikia. Tam kad su tais pačiais 7,5kw pasiekt didesnį slėgį reikalingas mažesnio litražo siurblys ir viskas gerai jei dėtumėm NŠ10 kuris gali pasiekt 160 barų, ar ir daugiau, slėgį, nelygu koks siurblys (jie skirtingo slegio). Bet! - mažinant siurblio litražą mažėja ir cilindro vaikščiojimo greitis, todėl kad to nebūtų mes naudojame du siurblius. Schema pajungimo visai paprastutė, NŠ32 dirba iki 100 barų (pvz) ir pasiekus šį slėgį suveikia redukcinis vožtuvas kuris jo tepalą nukreipia atgal į baką. Taip nuimamas krūvis nuo variklio nes toliau tedirba tik NŠ10 kuris sėkmingai sukelia slėgį iki 160 barų (pvz). Cilindro eiga sulėtėja, bet išauga jėga. Vos pasipriešinimas nukrenta - vėl įsijungia NŠ32 ir kartu toliau sparčiai dirba. Realiai, jei siurblys su skaičiuku 3, jis gali dirbti iki 210 barų slėgio, bet tik trumpalaikiu, šuoliniu, režimu. Ties tiek ir sureguliavau antrąjį, pagrindinį, vožtuvą.

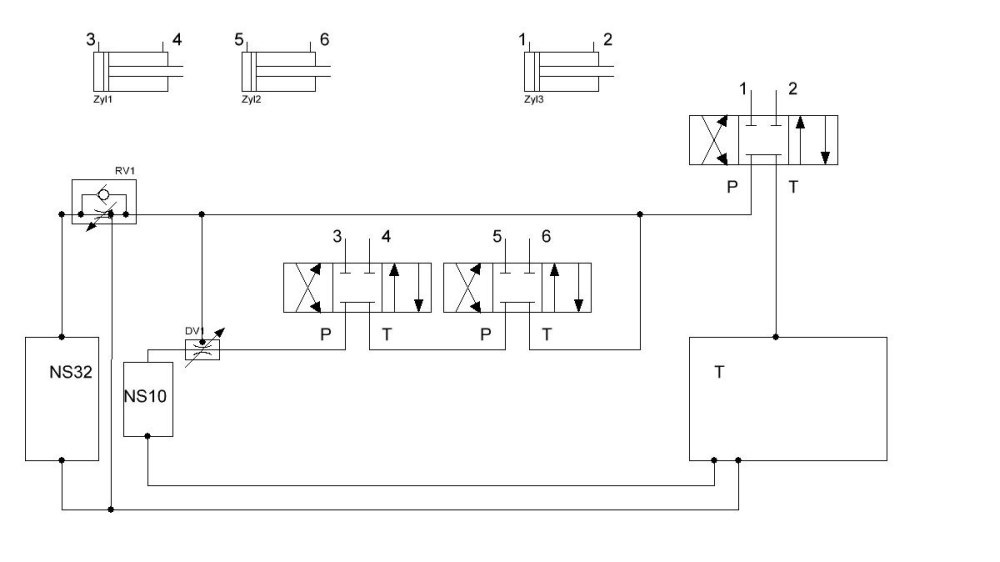

Tepalą reik paduot kiekvienam siurbliui atskirai, negali būti pajungti ant vienos žarnos. Tarpas tarp paėmimo angų bake irgi turi būti bent 10cm. To reikia tam, kad didesnis siurblys neapgertų mažojo. Manau supratot pajungimo schema yra žemiau. Simboliai nėra labai tikslūs..



Cilindras: naudojau 80mm diametro vamzdžio (vidinis diametras) ir 50mm storio štoko (cilindro koto, strypo) cilindrą. Kokio ilgio Jum reik priklauso nuo reikalingos malkos. Pats gavau pirkt 560mm tai tokį ir įdėjau. Esmė cilindro diametre, t.y. jėgoje kurią jis gali išvystyti. 80mm cilindras sustiprina jėgą ~50 kartų. Mūsų atveju, jei naudosim tokį cilindrą, tai prie 100 barų slėgio gausim ~5t į kaladę, o jei slėgis bus 160 barų - ~8t. Didinant slėgį didės ir jėga.

Jei imtumėm didesnį cilindrą, jėga padidėtų dar labiau. Pvz 125mm skersmens cilindras prie 160 barų išvystys jau ~20t. Viskas gerai, bet didėjant tūriui ilgėja ir laikas per kurį cilindras užpildomas, t.y. jis lėčiau veiks. Todėl cilindrą pasirenkam pagal poreikius, kad būtų optimalus jėgos/greičio santykis.

Įprastai stūmimo jėga cilindruose visada būva didesnė dėl didesnio tūrio, bet mūsų atveju jėga reikalinga tik iš vienos pusės, gi grįžimui stumoklio jos mums veik nereik. Tam kad cilindras greičiau susitrauktų mes ir naudojam didesnio diametro štoką. Jei pvz štokas bus 20mm, tai jo grįžimas bus tik truputį greitesnis nei stūmimo, o jei jį pastorinsim iki 50mm, tai grįžimas bus maždaug dvigubai greitesnis nei stūmimas.

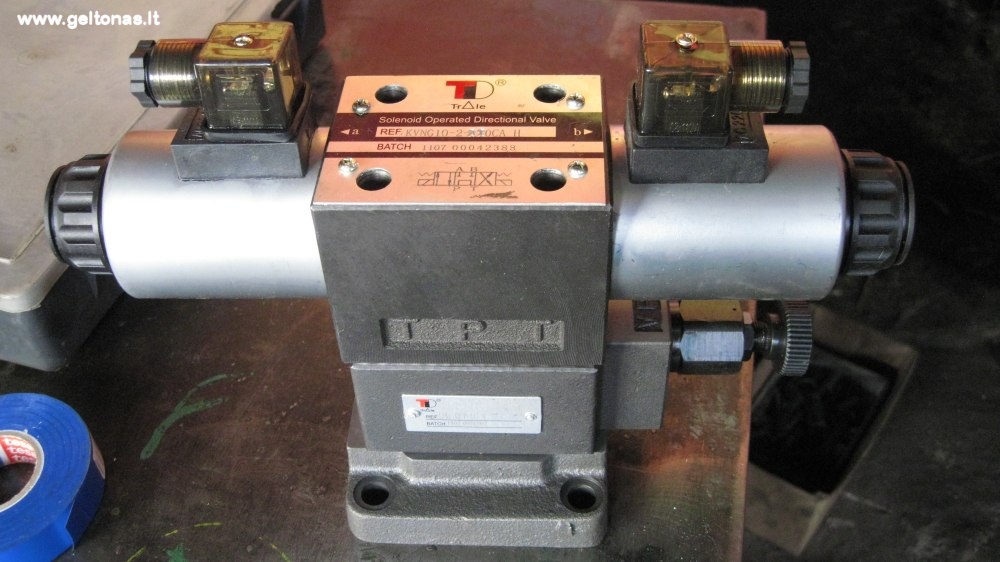

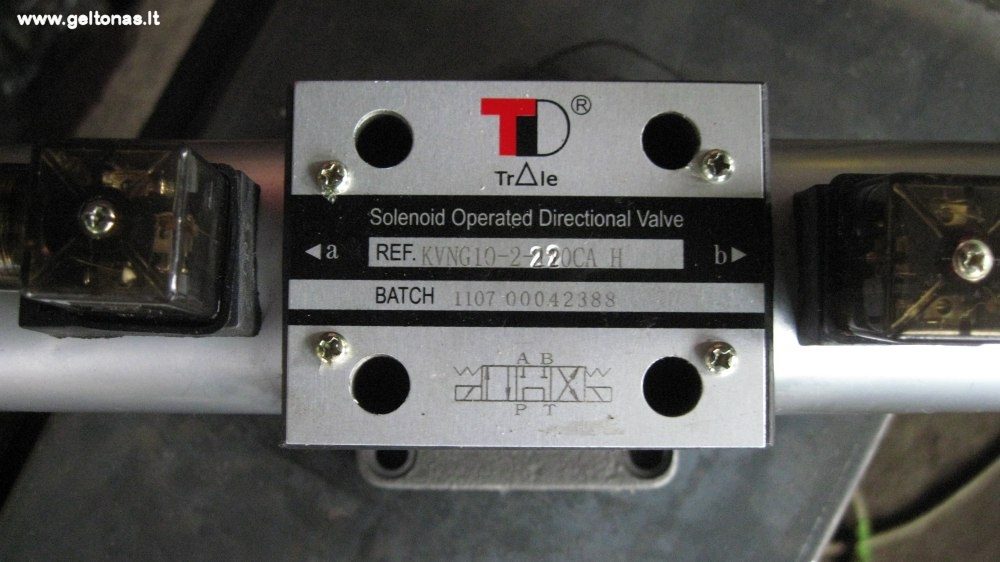

Skirstytuvai: pas ūkinykus visad galima rast kažkokių nebenaudojamų mechanizmų ant kurių tebėra kažkokios hidraulikos. Man pasisekė kad aptikau du bulvių kombainus su mechaniniais skirstytuvais, taigi taip ir pratutrtėjau - gavau dovanų du juos nutariau panaudoti peilio ir kaladės pakėlimo mechanizmo kilojimams. Skirstytuvėliai nėra dideli, su panašiom cilindrytėm ir dirbo. Pagrindinį gi skirstytuvą nupirkau naują. Tai elektrifikuotas, valdomas nuo 220V NG10 skirstytuvas. Jų būva visokių, bet mums reikalingas būtent toks P-T (preasure - tank (slėgis - nupylimas, bakas)). Tai reiškia kad ateinantis tepalas, jei nenaudojamas, sėkmingai keliauja atgal į baką, o darant funkciją jis nukreipiamas A arba B kryptim. Visi 3 skirstytuvai yra vienodo tipo P-T.

Skirstytuvai būna skirtingų tipų ir, svarbiausia, pralaidumo. Kokio litražo reikia tiksliai taip ir nesupratau. Teoriškai kaip ir vieno o praktiškai man skaičiavo, skaičiavo.. todėl buvo paimtas NG10 skirstytuvas. Esmė tokia, kad jei imtumėm pigesnį, mažesniu srautu, yra tikimybė kad siurblys kaitins tepalą nes pastoviai bandys prastumt daug tepalo per mažą skylutę. Tai nėra gerai, nes karštis blogina tepalo savybes ir taip trumpina siurblių ir kitų komponentų gyvenimą (rekomenduojama 70 laipsnių Celsijaus maksimali tepalo temperatūra). Žodžiu apsidraudžiau su kaupu, gal net gerokai per daug.

Perkant skirstytuvus reik paminėt kad pagrindinis būtų su apsauginiu vožtuvu, nes pirmam siurbliui vožtuvas yra (redukcinis), o antram reikia ant pagrindinio, mano atveju ant elektrifikuoto, skirstytuvo. Beje jis perkamas komplektuojant. t.y. skirstytuvas, ritės kokios srovės reikia (12V, 24V ar 220V) ir padas ant kurio dedasi skirstytuvas. Padas būva ir su vožtuvu ir be jo. Žinoma galima ir pritaikyt nuo kažko..

Skirstytuvą NG10 kartu su filtro korpusu ir filtru nupirkau iš Almanta. Bendravau su Irmantu, labai malonus žmogus kuris skirstytuvą užsakė, surinko ir pristatė man per siuntų tarnybą. Ačiū jam



















Filtras: jį taipogi užsakiau pas Irmantą, įleidžiamą į baką, toks tipas man labiau patiko, patogesnis ir dailesnis. Filtro elemento rupumas yra 25 mikronai ir pats elementas gana nepigus. Kai derinau analogišką, tik mažesnio pralaidumo filtrą nuo bulvių kombaino, elemento kaina Hansaflekse buvo 160lt.

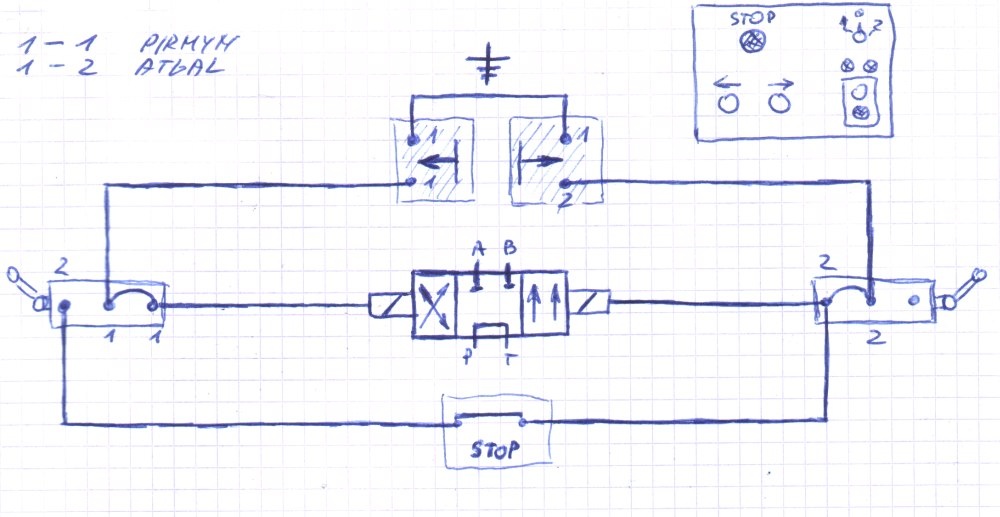

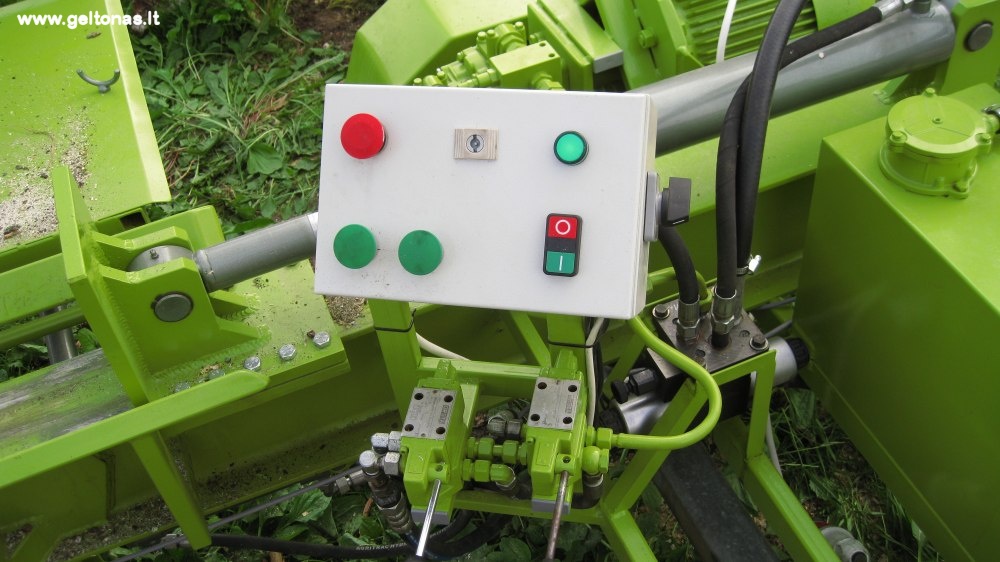

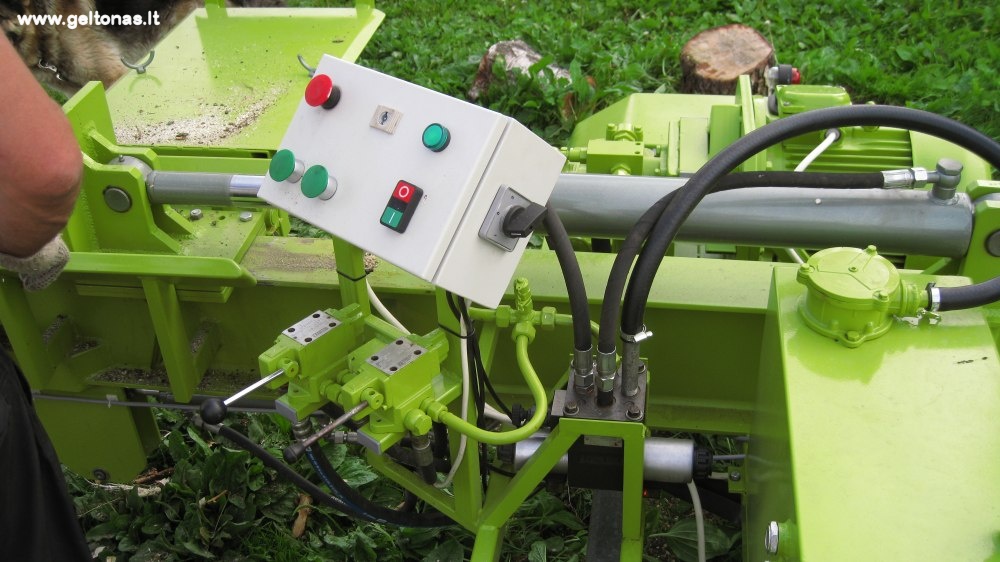

Elektra:  Labai apie tai nesiplėsiu, bet jei kažkam reikės - papiešiu schemą. Principas paprastas: magnetinis paleidėjas el. motorui, hidraulikai valdyti du maži automatukai kurie pajungti per jungiklius ir galinius išjungėjus. Automatai reikalingi pilnam darbo ciklui: paleidimui ir grįžimui.

Patogesniam naudojimui įdėjau fazių sekos rėlę (ačiū Dr.Zoidberg ) kuri kontroliuoja tinkamą pajungimą. Svarbu pats pirmas paleidimas kai užmaitinamas motoras. Jei sūkimosi kryptis tinkama - viskas, rėlė nustatyta. Tolesniu naudojimu kaip bepajungtum fazes į skaldiklį, ji arba duos įjungt motorą arba ne. Jei fazė netinkama,rėlė tiesiog neduos įtampos valdymui, jungiklis neveiks, tiksliau veiks lygiai 1s kol rėlė jį atjungs.

Tam kad nereikėtų kaitaliot laidų įdėjau ir fazių perjungėją. Labai patogu na ir kaip visada, jei nori pasidžiaugt pribumbasu, tai taip ir neteks. Tiek dirbtuvėse tiek namuose fazės tiko iškart, teko specialiai laidus kaitaliot kad patikrint ar rėlė tikrai veikia zapadlo.

Dar pridėjau ir kontrolinę lempikę. Matosi kada skaldiklis pajungtas ir ar tinkama fazė. Jei lempikė nešviečia, tiesiog persuku jungiklį į kitą padėtį ir tvarkelė.

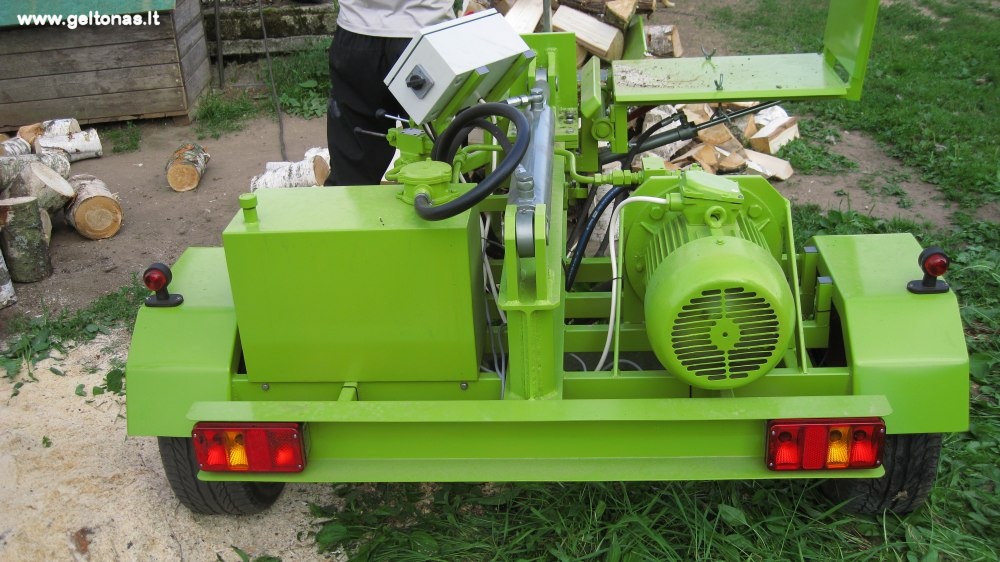

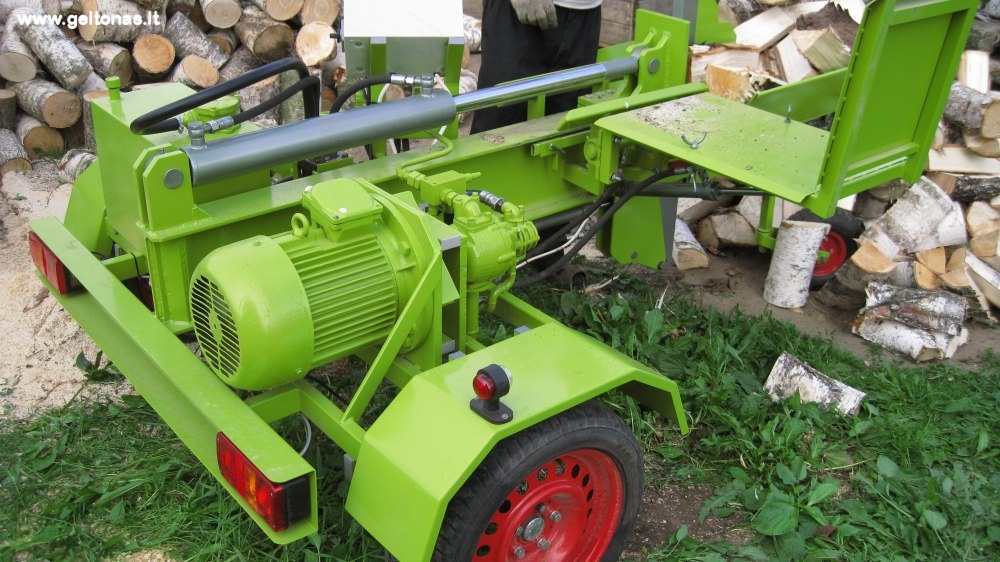

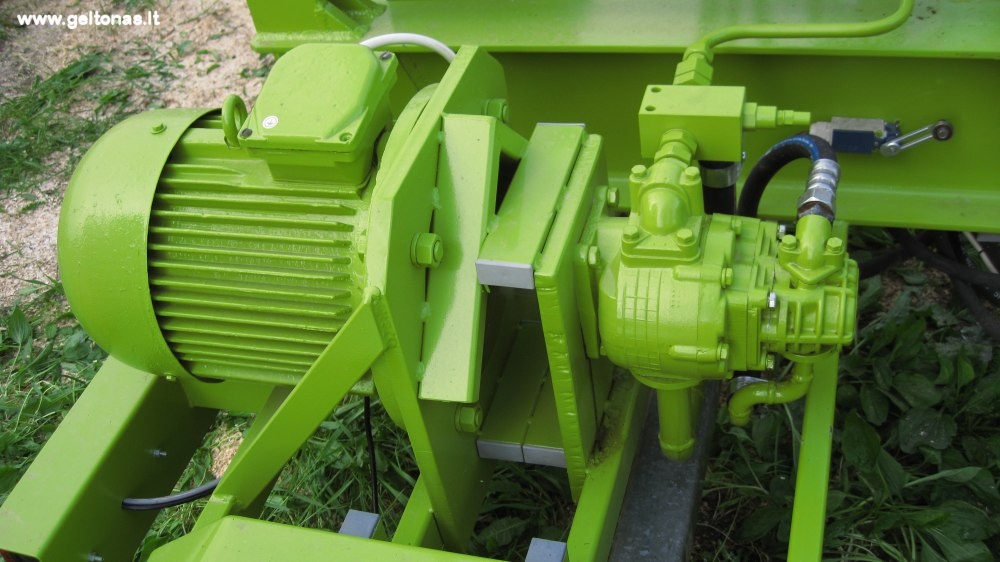

El. motoras yra 7,5kw, trifazis, 1420 aps/min.











































cilindras 80/50 560mm - 510lt,

6 šlicų mova siurbliui 18lt
IPE 240 sija, 1640mm 145lt.
100x20 juosta 6m - 250lt (metro kaina 42lt)
2000x220x10 lakštas su atpjovimu (16lt)100lt
Siurblys NŠ 32-10 395lt
7,5kw 1420 aps/min. flanšinis variklis 400lt
Lakštas 2000x350x20 - 250lt
Flanšai siurbliams 2vnt. - 46lt
Galiniai žibintai - 60lt
Metalas bakams, sparnams 135lt

Metalas užkėlimui ir malkoms 70lt

Jungikliukai, dėžutė - 120lt

Elektro hidroskirstytuvas NG10 + filtro korpusas ir filtras - 1100lt

Atbulinis vožtuvas, bako alyvos lygio akutės - 120lt

Dažai, gruntas, 5l skiediklio 649, slėgio matavimo išėjimai, jungtys, šlangos - 400lt

HM46 hidraulinis tepalas 9lt litrui ~30l - 270lt

********4389lt



Išlaidos nėra tikslios, realiai truputį mažiau, nes pirkau daugiau jungčių, dažų, skiediklio, grunto, lakštinio metalo ir panašiai, žodžiu tokių dalykų kuriuos vėliau galiu panaudoti kitur, tad kokie 300lt atsimeta drąsiai



Pastebėjimai, klaidos: visada tikrinkit hidrosistemos praeinamumą.

Keisdamas mažūjų skirstytuvų gumeles sumaišiau vožtuvo įdėjimo kryptį, ko pasekoje užglušinau nupylimą. Kadangi mažasis siurbliukas pajungtas į sistemą per du skirstytuvėlius, tai tiesiogiai jį blokavau. Rezultate nusprogdinau NŠ10 siurbliuką. Apmaudoka klaida. Siurbliuką pakeičiau - 88lt nuostolio.

Papildyta: pridėjau vožtuvą kad ateityje nebepasikartotų tokios klaidos. Papildžiau schemą.

Kitas pastebėjimas - pagrindiniam cilindrui reik naudot kiek galima didesnes žarnas, nes dabar grįžtant stumokliui sukyla slėgis iki ~80 barų, reiškia per maža nupylimo anga gaunasi ir tai papildoma tepalų kaitimo priežastis.

Šlangas dėjau belarusines, būna 8, 10 ir 12mm nors Lytagroj apie tai net negirdėję. Pas juos vienas standartas - belaruskos nu nesvarbu, apšviečiau kad žinotų bet kaip sakiau, reikia dėt storesnes. Idealu būtų kad vidus ~16mm. Šitą reikės ištaisyt.

Dar vienas pastebėjimas - patikrinkit kokia skylutė pačiame cilindre. Pas mane gi pajungimas, sriegis 20mm, o skylutė 8mm. Pergrežiau naujai, tik tam ardyt patį cilindrą reikia kad jo nepriteršt ir kad panaikint zalūpas  cilindro viduj.



Svorio centras: truputį sunkokas kilot, traukiau šasi atgal kad būtų patogiau stovėti dirbant. Gal kiek persistengiau dabar ašį traukčiau vidurin per 10cm.



Dirbant labai praverstų transporteris kuris šalintų malkas, nes kiek laiko skaldžiau, tai antra tiek atmetinėjau malkas. Gerai jei niekur neskubi, stabdai skaldiklį ir atsimėtai pliauskes, bet..



Kai nusprogo NŠ10 siurblys, iš nevilties uždėjau seną. Tada pastebėjau kad siurblys kaista ir nesukelia tinkamo slėgio. Pakeičiau nauju ir kaitimas sumažėjo dvigubai. Išvada - senas siurblys bereikalingai mala tepalus mėgindamas sukelt slėgį, ko pasekoje kaista tepalai.



Jei yra galimybė - tikrinkit hidraulinius siurblius, nes kokybė atvežamų tai.. kaip pasiseks.

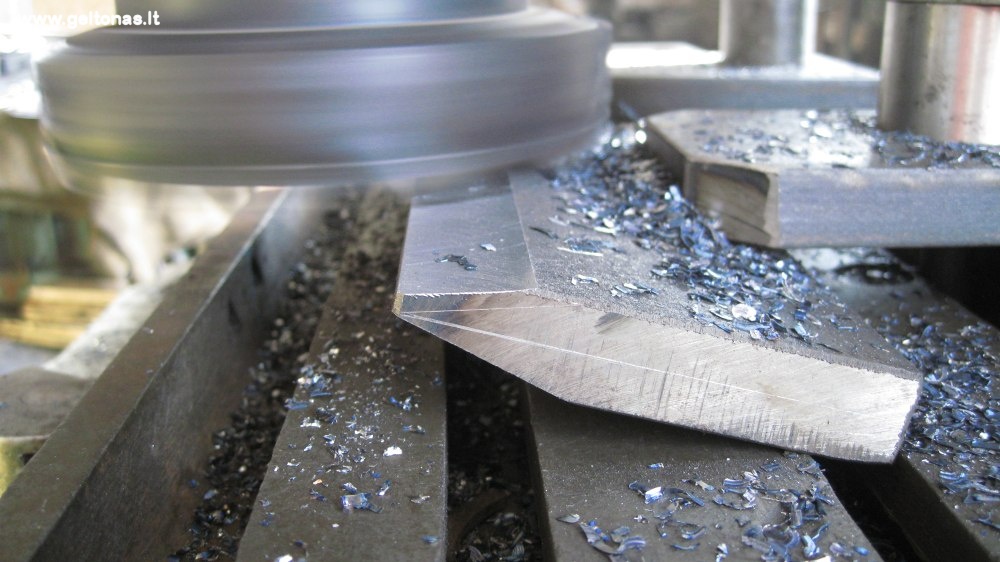

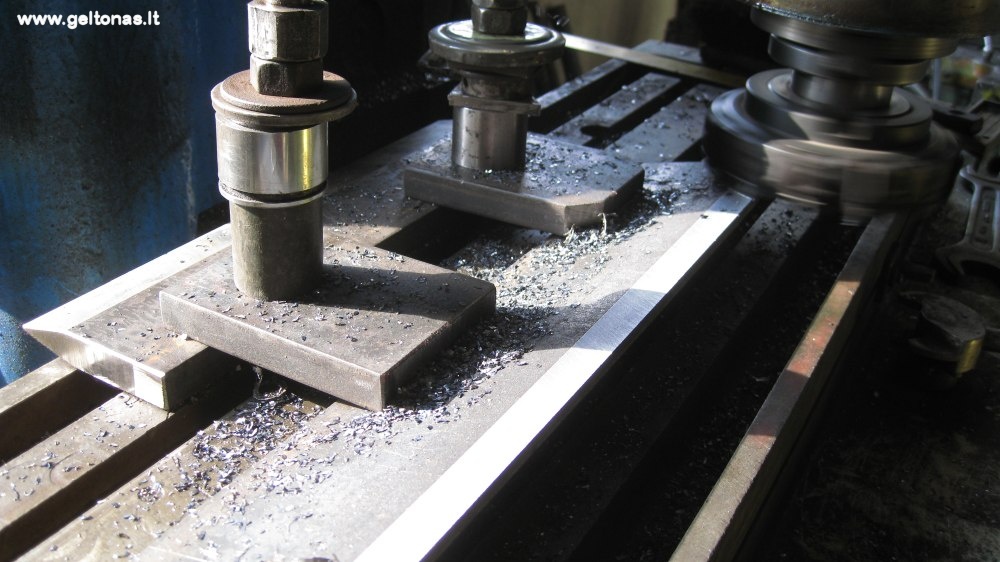

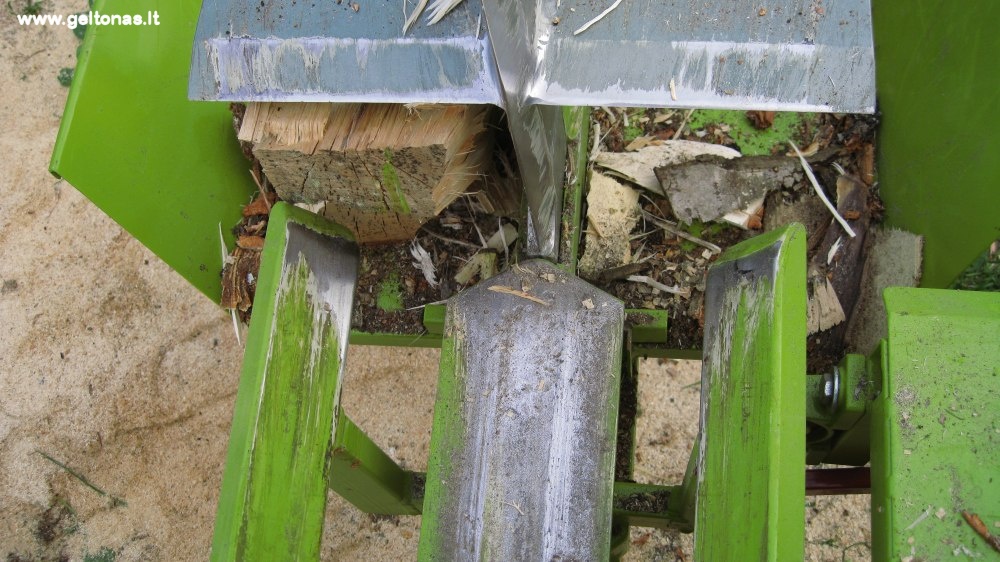

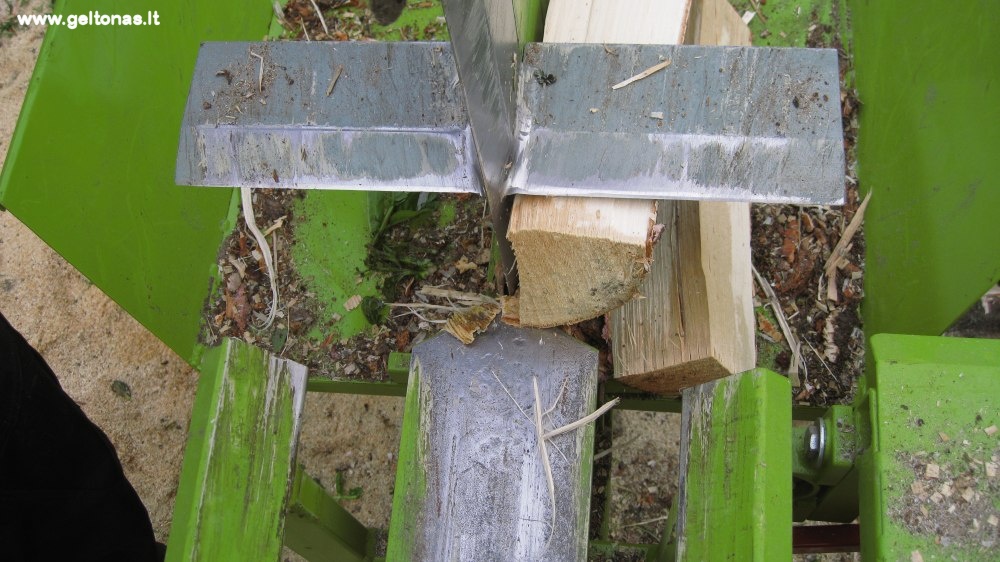

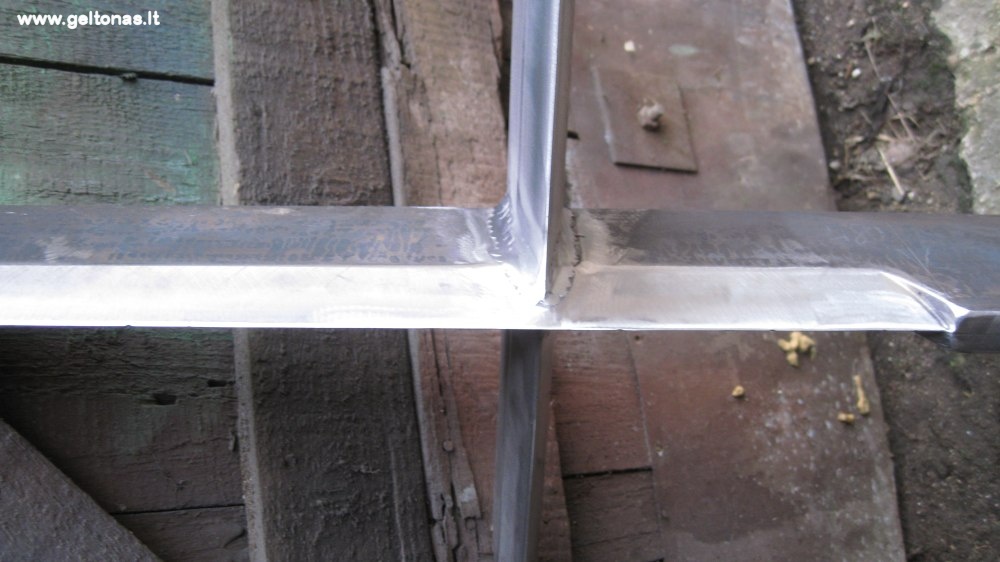

Dar pastebėjimas: horizontalaus peilio ašmenys neturėtų kreipti malkos žemyn, t.y. jei žiūrėsim iš šono, tai peilio priekis bus žemiau o galas aukščiau. Galima arba patį peilį kreipt arba keist ašmenų kampą.



Darbinis siurblio tūris (см³) x motoro aps/min / 1000 = l/min

pvz.:

NŠ32 - 32 x 1450 / 1000 = 46,4 l/min

NŠ10 - 10 x 1450 / 1000 = 14,5 l/min



l/min x iš norimo slėgio (MPa) / 60 x 0,85 = kw

pvz.:

46,4 x 21 / 60 x 0,85 = 13,8kw

14,5 x 21 / 60 x 0,85 = 4,3kw



 Pirmas testavimas gavosi toks:



Antrasis jau toks:





Rolruc http://youtu.be/IH34z7qtT78

Savadarbis 30t skaldiklis http://youtu.be/lSYYYPDuD2E

Savadarbis 30t skaldiklis (konstravimas) http://youtu.be/aHCNjE9Zrm8

Gorynič http://youtu.be/3KIUVeXv3Q4

BGU SM500 http://youtu.be/vZLqZUfzsJ4

BGU SM500 http://youtu.be/iNmuG6HZqy0

Norvego darbas http://youtu.be/ARv-hoxZVMI

Norvego darbas http://youtu.be/hX8wAC89GbU

Elektrifikuota hidraulika http://youtu.be/LmZxc-9_Gs0

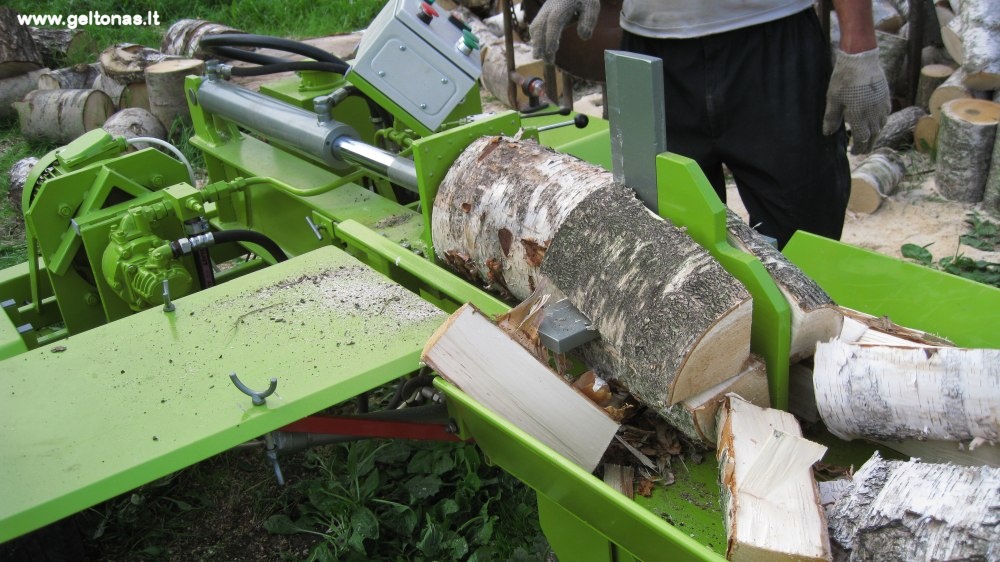

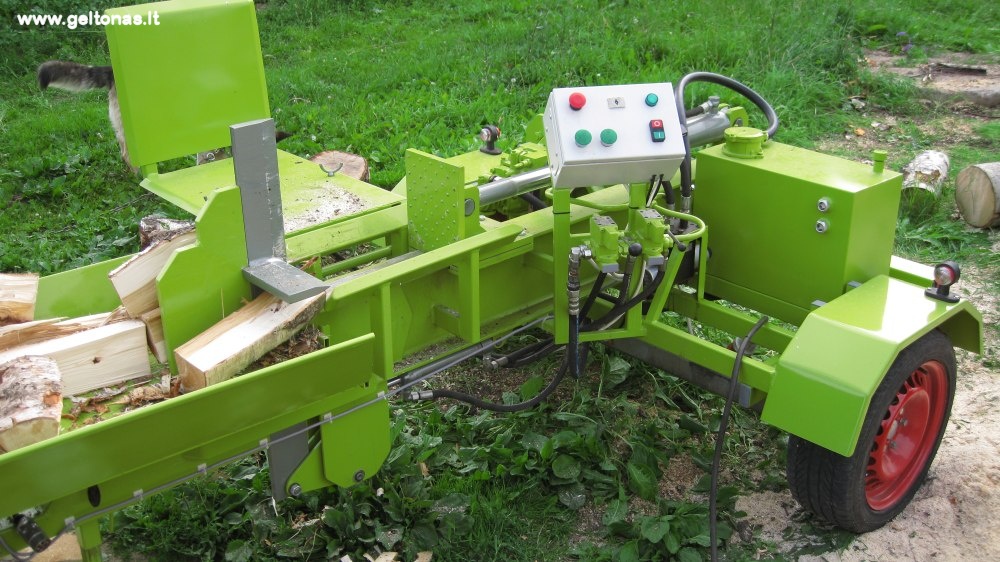

Reziumuojant galiu pasakyti, kad skaldikliu esu labai patenkintas ir dėkingas visiems diskutavusiem ir kitaip padėjusiems sukonstruoti šį įrankį















Randasi ir pasekėjų
